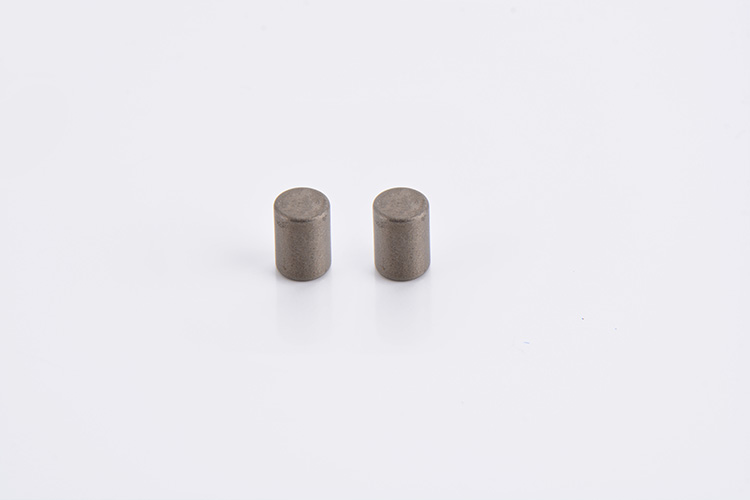

Cylinder Magnets
Arc Magnets
Block magnets
Ring Magnets
;)
Basic properties of samarium cobalt magnets
- the main element is samarium, cobalt, and some other trace elements
- high temperature sintering (Shaped by mold firstly, than sintered by high temperature)
- SmCo Magnet material is bright gray, usually be plated by nickel
- The maximum operating temperature is up to 250-300 ℃, it is suitable for many kinds of high-performance motor
- mainly divided into two types of 1: 5 （SmCo5） and （Sm2Co17）
- samarium cobalt magnets are mostly in round shape.The thickness is 1/8 of the diameter, and be magnetized through thickness
- high temperature sintering (Shaped by mold firstly, than sintered by high temperature)
- SmCo Magnet material is bright gray, usually be plated by nickel
- The maximum operating temperature is up to 250-300 ℃, it is suitable for many kinds of high-performance motor
- mainly divided into two types of 1: 5 （SmCo5） and （Sm2Co17）
- samarium cobalt magnets are mostly in round shape.The thickness is 1/8 of the diameter, and be magnetized through thickness
Material Characteristics of Smco magnet
Materials |
Grade |
Remanent Flux Density Br |
Coercivity Hcb |
Intrinsic Coercivity Hcj |
Max. Energy Product (BH)max |
Curie Temperature Tc |
Density ρ |
Temperature Coefficient △Bd/Bd |
Linear Expansion Coefficient |
Webster Hardness |
|
Unit |
T (kGs) |
kA/m (kOe) |
kA/m (kOe) |
kJ/m3 (MGOe) |
℃ |
g/cm3 |
%℃ |
C⊥ （1℃） |
C// （1℃） |
Hv |
|
1:5 SmCo5 |
JPM-XGS18 |
0.8～0.9 (8.0～9.0) |
600～700 (7.5～8.8) |
≥1194 （≥15） |
143±16 （18±2） |
750～800 |
8.2～8.4 |
-0.05 |
13x10-6 |
6x10-6 |
450～500 |
JPM-XGS18G |
0.8～0.9 (8.0～9.0) |
600～700 (7.5～8.8) |
≥1592 （≥20） |
143±16 （18±2） |
750～800 |
8.2～8.4 |
-0.05 |
13x10-6 |
8x10-6 |
450～500 |
|
JPM-XGS20 |
0.90～0.95 (9.0～9.5) |
676～740 (8.5～9.3) |
≥1194 （≥15） |
159±16 （20±2） |
750～800 |
8.2～8.4 |
-0.05 |
13x10-6 |
6x10-6 |
450～500 |
|
JPM-XGS20G |
0.90～0.95 (9.0～9.5) |
676～740 (8.5～9.3) |
≥1592 （≥20） |
159±16 （20±2） |
750～800 |
8.2～8.4 |
-0.05 |
13x10-6 |
8x10-6 |
450～500 |
|
JPM-XGS22 |
0.94～1.00 (9.4～10.0) |
700～748 (8.8～9.4) |
≥1194 （≥15） |
175±16 （22±2） |
750～800 |
8.2～8.4 |
-0.05 |
13x10-6 |
6x10-6 |
450～500 |
|
JPM-XGS22G |
0.94～1.00 (9.4～10.0) |
700～748 (8.8～9.4) |
≥1592 （≥20） |
175±16 （22±2） |
750～800 |
8.2～8.4 |
-0.05 |
13x10-6 |
6x10-6 |
450～500 |
|
2:17 Sm2Co17 |
JPM-XGS26L |
1.0～1.08 (10.0～10.8) |
477～577 (6.0～7.0) |
493～716 (6.2～9.0) |
206±16 （26±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
JPM-XGS26H |
1.0～1.08 (10.0～10.8) |
716～812 (9.0～10.2) |
≥1592 （≥20） |
206±16 （26±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
JPM-XGS26U |
1.0～1.08 (10.0～10.8) |
716～812 (9.0～10.2) |
≥1990 （≥25） |
206±16 （26±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
JPM-XGS28L |
1.06～1.10 (10.6～11.0) |
557～756 (7.0～9.5) |
636～955 (8.0～12.0) |
223±16 （28±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
JPM-XGS28H |
1.06～1.10 (10.6～11.0) |
756～836 (9.5～10.5) |
≥1592 （≥20） |
223±16 （28±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
JPM-XGS28U |
1.06～1.10 (10.6～11.0) |
756～836 (9.5～10.5) |
≥1990 （≥25） |
223±16 （28±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
JPM-XGS30L |
1.08～1.15 (10.8～11.5) |
557～796 (7.0～10.0) |
636～955 (8.0～12.0) |
229±16 （30±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
JPM-XGS30U |
1.08～1.12 (10.8～11.2) |
796～836 (10.0～10.5) |
≥1990 （≥25） |
239±16 （30±2） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
JPM-XGS32 |
≥1.12 （≥11.2） |
≥557 （≥7.0） |
≥637 （≥7.0） |
≥239 （≥30） |
800～850 |
8.3～8.5 |
-0.03 |
11x10-6 |
8x10-6 |
500～600 |
|
